el相機檢測儀產品簡介：
el相機檢測儀又稱光伏電站EL紅外相機測試儀、單相機組件EL檢測儀，el相機檢測儀是跟據硅材料的電致發光原理對組件進行缺陷檢測的專用測試設備，利用機器視覺檢測方式對電池片表面檢測成像分析。el相機檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險。
el相機檢測儀搭載2476萬級紅外相機可有效幫助用戶發現光伏板內部直流質量問題，設備配套儲能電源與Wi-Fi無線控制模塊，現場的檢測使用更為便捷快速。
el相機檢測儀應用場景：
適用于光伏電站組件到貨檢與安裝后支架上組件測試，以及倉庫/實驗室/工廠的組件質量檢測。
el相機檢測儀可識別缺陷類型：
| 隱裂 | 破片 | 碎片 | 斷柵 | 黑心 | 虛焊 |
| 工藝污染 | 低效率片 | 黑邊 | 燒結 | 過刻 | 穿孔 |
el相機檢測儀產品特點優勢：

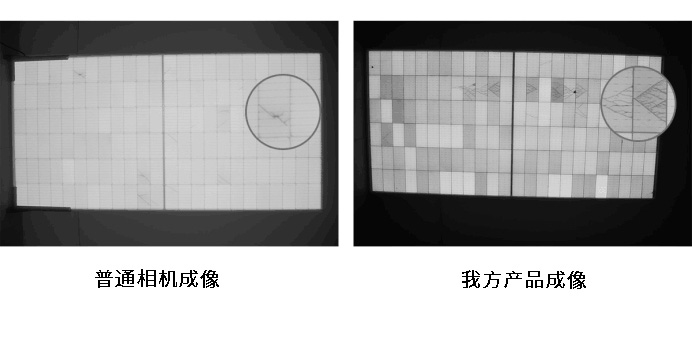

1、2476萬級高清紅外相機、EL畫質更清晰。
2、全時自動對焦模塊成像精度更高。
3、無線控制設備檢測，快速成像。
4、程控恒流電源現場檢測實現24小時不間斷測試。
5、平板電腦無線檢測圖傳查看無需相機查看檢測圖像。
6、儲能電源現場檢測無需任何準備即可測試。
7、1.85米三腳架支架上組件多角度測試更便捷。
8、整機無線遠程操作測試，一人即可完成整個項目。
9、三防拉桿箱攜帶運輸輕便安全。
el相機檢測儀應用領域：
| 場景 | 工廠組件、倉庫組件、電站現場組件測試、 |
| 測試 | 白天：戶外防紅外暗室測試；室內無太陽光環境測試夜晚：直接三腳架測試，燈光月光無影響 |
| 對象 | 晶硅組件、薄膜組件（可定制） |
| 數量 | 單塊組件成像檢測 |
el相機檢測儀規格參數：
| 模塊 | 配置 | 規格 |
| 相機模塊 | 像素 | 2476萬像素 |
| 分辨率 | 6000x4000 | |
| 芯片 | 23.5x15.6mm、CMOS傳感器 | |
| 精度 | 1.0mm/pixel | |
| 檢測速度 | 1～30s可調 | |
| 弱電流測試 | 可在5A弱電流呈現清晰隱裂成像 | |
| 光屏蔽 | 燈光、月光、星光、室內輕微太陽光、100輻照度以下太陽光對測試無影響 | |
| 檢測面積 | 4000mm*2000mm | |
| 鏡頭 | 18-55mm紅外鏡頭 | |
| 對焦模式 | 全時自動對焦 | |
| 電池 | 1040mah | |
| 內存卡 | 64GB | |
| 讀卡器 | USB3.0+Type-C | |
| 電源模塊 | 容量 | 20.8AH |
| 電芯 | 高性能離鋰電池 | |
| 輸出電流 | 10A | |
| 電流精度 | 0.1A | |
| 輸出電壓 | 70V | |
| 電壓精度 | 0.01V | |
| 負載功率 | 100W～600W；上限不高于700W | |
| 檢測數量 | 300～500塊光伏板 | |
| 控制面板 | LED數顯程控面板 | |
| 功能設置 | 無線遙控上電斷電 | |
| 節電模式 | 上電10s后自動斷電 | |
| 穩態模塊 | 恒定電源輸出電流電壓不受電量大小變化 | |
| 電路保護 | 短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板 | |
| 上電線 | 10cm交流三孔輸入線 | |
| 直流線 | 3m直流輸出線、MC4端口對接組件 | |
| 電腦 | 平板電腦 | 華為平板8+128G |
| Wi-Fi | 2.4G | 內置2.4GWi-Fi無線控制模塊 |
| 軟件 | 檢測APP | 無線控制相機檢測拍照，圖傳成像，動態視頻取景定位，歷史圖片查看，圖像下載等 |
| 支架系統 | 檢測支架 | 1.85米鋁合金支架 |
| 檢測云臺 | 支架一體式安裝，720度旋轉 | |
| 定位模塊 | 檢測定位 | 十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率 |
| 使用環境 | 沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境 | |
| 質保售后 | 1年質保、24H響應、72H故障解決方案、備品備件協調 | |
